الشفره اللونية وطريقة القياس بها

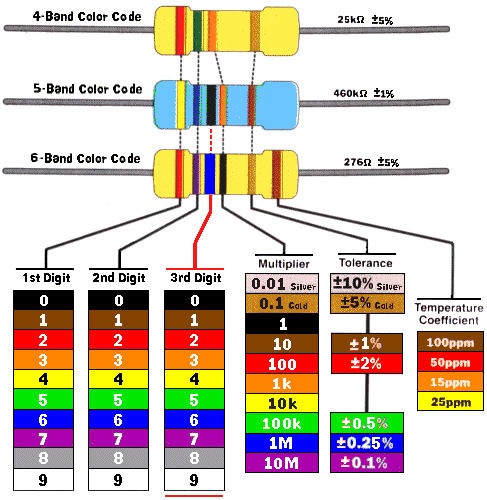

يمكن قياس قيمة المقاومة عن  طريق ما يسمي بالشفرة اللونيه كما نلاحظ في الصوره   فان المقاومة تحتوي علي عدة خطوط بالوان مختلفة هذه الخطوط الملونه تستخدم لمعرفة قيمة المقاومة وتم اللجوء اليها لصغر حجم المقاومة وصعوبة كتابة قيمتها بالارقام عليها لذلك تم الاتفاق علي شفرة قياس معينة وتم تحديدها بالالوان وتعتبر هذه الشفره استاندر اي قياسية علي مستوي العالم

يتم حساب قيمة المقاومة عن طريق الشفره اللونية بالطريقة التاليه

اولا دائماً في الاشرطه اللونية الموجوده في المقاومات يكون هنالك خط لوني او شريط بعيد عن البقية نسبيا نقوم بمسك المقاومة بحيث يكون هذا الشريك البعيد او الوحيد يقع علي ناحية اليد اليمني ثم  بعد ذلك ننظر الي عدد الاشرطه اللونية في المقاومه فهي اما تكون 4 شريط لوني و اما 5 شريط لوني و اما 6 شريط لوني

في الحالة الاولي حالة المقاومة الرباعية ذات ال 4 اشرطه لونية وبعد ان نمسك المقاومة بالشكل الصحيح ننظر الي اول لون من ناحية اليد اليسري ثم ننظر الي رقمه في الجدول اعلاه ثم نكتبه كما هو مثلا (اذا وجدنا اول لون من الناحية اليسار احمر نكتب الرقم 2 فهذا يمثل اول عدد من قيمة المقاومة ) ثم ننظر الي اللون الثاني من ناحية اليسار ثم ننظر الي رقمة في الجدول ثم نكتبه بعد الرقم السابق مثلا (اذا وجدنا الرقم الثاني اخضر ننظر الي اللون الاخضر ما هو  رقمه في الجدول عندما يقع في الخانه الثانية  فنجد ان اللون الاخضر رقمه 5 وهذا يمثل ثاني عدد من قيمة المقاومة ) اذا  الرقم 5 يمثل ثاني عدد في قيمة المقاومة وقبل ذلك كان لدينا اللون الاول كان اللون الاحمر ورقمه كان 2 والان لدينا 5 اذا قيمة المقاومه حتي الان استطعنا ان نعرف منها رقمان وهما 2و5 اذا قيمتها حتي الان 25 ثم ننظر الي اللون الثالث من ناحية اليسار وفي هذه الحاله وبما ان المقاومة تحتوي علي اربعة الوان اذا الرقم الثاث يسمي معامل الضرب ناخذ قيمته من الجدول ونضربها بالرقم السابق الذي تحصلنا عليه والذ هو 25 اذا ننظر الي لونه ثم ننظر الي الرقم الذي يمثله هذا اللون في خانة معامل الضرب مثلا اذا كان اللون الثالث برتقالي (البرتقالي في خانة معامل الضرب قيمته 1000 الف اوم  اي 1k اوم ) اذا ناتي بالرقمين السابقين وهما 25 ويمثلان اللونين الاحمر والاخضر ونضربهم في ( 1000 الف ) نحصل علي قيمة المقاومة وهي   25000 اوم او 25k اوم    اذاً اذا كان لدينا مقاومة تتكون من اربعة الوان وكان اللون الاول من اليسار ا احمر واللون الثاني اخضر واللون الثالث برتقالي نحسب قيمتها كالاتي الاحمر كاول لون يمثل لنا اول رقم من قيمة المقاومة و هو 2 ثم الاخضر كثاني لون يمثل لنا ثاني رقم من قيمة المقاومة وهو 5 والبرتقالي كثالث لون في المقاومة ذات الاربعة الوان يمثل معامل الضرب ومعامل ضرب اللون البرتقالي هو 1000 او 1k  اما اللون الرابع والاخير في المقاومة ذات الاربعة الوان فيمثل ما يعرف بمعدل الخطأ ونفترض في مثالنا الثابق ان اللون الرابع والاخير كان ذهبي اللون اذا معدل خطاء اللون الذهبي هو 5% اذا هذه المقاومة قيمتها 25k اوم ويمكن ان تنقص او تزيد من هذه القيمه بمقدار 5% من هذه القيمه اذا هذه المقاومة يمكن ان تزيد قيمتها او تقل بمقدار 1250 اوم او 1,25k اوم  اي يمكن ان تتراوح قيمتها من 23,75k اوم  الي 26,25k اوم وما دامت القيمة لم تخرج من هذا المدي فاذا المقاومة سليمة لكن اذا خرجت القيمة من هذا المدي فتعتبر المقاومة تالفه ويجب ابدالها

اما المقاومة الخماسية اي ذات الخمسة الوان فنتبع معها نفس طريقة المقاومة الرباعية  فقط نعتبر الرقم الثالث احد ارقام المقاومة والرقم الرابع معامل ضرب والرقم الخامس معدل خطأ مثلا اذا كان لدينا مقاومة خماسية بالالوان التاليه من اليسار لليمين

  بني , برتقالي , اسود , ازرق , اصفر

اذا هذه المقاومة نحسب قيمتها كالاتي اول لون علي اليسار يمثل اول رقم في قيمة المقاومه وهو اصفر والاصفر في اول خانه رقمه 4 اذا اول رقم من قيمة المقاومة هو 4 ثم اللون الثاني من اليسار هو ازرق والازرق في الخانه الثانية رقمه 6 اذا قيمة المقاومة حت الان هي 46 واللون الثالث هو الاسود والاسود رقمه في الخانه الثالثه 0 فقط نضع مكانه صفر او نضرب الرقم السابق في 10 اذا قيمة المقاومه حتي الان 460 وناتي الان للون الرابع الذي يمثل معامل الضرب وهو اللون البرتقالي والبرتقالي في خانة معامل الضرب رقمه 1000 اوم  او 1k اوم اذا نضرب القيمة السابقه في 1000 اوم وسوف تصبح 460000 اوم او 460k اوم واما الرقم الخامس والاخير فيمثل معدل الخطأ وفي هذه الحاله هو اللون البني واللون البني في خانة معامل الخطأ رقمه 1% اي هذه المقاومة قيمتها الفعليمه يمكن ان تزيد او تنقص بمقدار 1% من هذه القيمه اي يمكن ان تزيد او تنقص بمقدار 4600 اوم او 4,6k اوم اي قيمتها الفعليه يمكن ان تتراوح في المدي ما بين 455,4k اوم وما بين 464,6k اوم وما دامت في هذا المدي تعتبر سليمه واذا خرجت من هذا المدي تعتبر تالفه

اما المقاومة السداسية ذات السته الوان فنعاملها نفس معاملة المقاومه الخماسة في الخمسة الوان من اليسار اما الرقم الاخير من اليمين فيمثل ما يعرف بالمعامل الحراري وهو مقدار التغير الذي سوف يحدث في المقاومة بسبب زيادة درجة الحرارة وهو ليس ذو اهمية كبيره حيث يمكن تجاهله في الدوائر والتطبيقات العاديه اذا المقاومة السداسية اللون الاول يمثل اول رقم من قيمة المقاومة واللون الثاني يمثل ثاني رقم من قيمة المقاومة واللون الثالث يمثل ثالث رقم من قيمة المقاومة واللون الرابع يمثل معامل الضرب واللون الخامس يمثل معدل الخطأ واللون السادس يمثل المعامل الحراري

اذا لحساب قيمة المقاومة بالالوان اولا نحدد هل هي رباعية ام خماسية ام سداسية ثم بعد ذلك ننظر الي كل لون ثم ننظر الي خانته ماذا يمثل في كل نوع في الرباعية وفي الخماسية وفي السداسية ثم نعوض قيمته من الجدول هل هو رقم اول ام رقم ثاني ام رقم ثالث ام معامل ضرب ام معدل خطاء ام معامل حراري (السداسية فقط) فالجدول يجب ان يحفظ وهو ليس بتلك الصعوبه

اذا كيف نعرف ان هذا اللون هو الاول من اليسار ام من اليمين وكيف نمسك بالمقاومة بالطريقه الصحيحة حتي تكون قرأتنا صحيحه

اولاً اللون الاول من ناحية اليد اليمني ياتي وحيدا وبعيدا من بقية الالوان غالبا  ثانياً احيانا يكون اسمك من بقية الالوان ثالثا عند مقارنة اللون الاول من اليمين مع اللون الاول من اليسار من ناحية البعد من الحافة نجد ان اللون الاول من اليسار اقرب الي الحافة من اللون الاول من اليمين والعكس اللون الاول من اليمين ابعد من الحافة من اللون الاول من اليسار طبعا البعد عن الحافة لكل واحد منهم يكون من الحافة الاقرب له او الحافة المجاوره له

وايضا كما نلاحظ من الجدول ان هنالك بعض الالوان لا تاتي في الخانه الاولي كالذهبي والفضي , واللون الابيض لا ياتي في خانة معامل الضر وكذلك الرمادي وهنالك الوان لا تاتي في خانة معدل الخطأ كالاسود والبرتقالي والاصفر و الرمادي والابيض فمجرد ان تمسك المقاومة ويقع احد هذه الالوان في خانة معدل الخطاء اذاً انت تمسكها بصوره خاطئه وكذلك عندما تجد الفضي او الذهبي في اول خانه فاعلم انك تمسكها بشكل خاطئي وعن طريق هذه الطريقه يمكن تمييز هل وضعية المقاومة صحيحة ام لا
